測壓接頭1215概述：

測壓接頭1215
hydrotechnik
測壓接頭1215英文樣本下載
測壓接頭1215特點
◆  適用范圍：適用于液壓或其它礦物油等系統中
◆ 工作壓力：最大壓力可達63Mpa,根據ISO15171-2標準
◆  材料：聯接主體為鋼，金屬帽為鋼1.0718 注：如有特殊要求需提出，否則材料均為切削鋼1.0718
◆  測壓接頭 密封：內部密封為NBR(丁腈橡膠)，可選氟橡膠
◆  旋緊螺紋：多種形式
◆  hydrotechnik 測壓接頭 溫度范圍：
      1、金屬帽： NBR（丁腈橡膠），密封 ：-30℃～+120℃ FKM(氟橡膠)密封：-20℃～+200℃ ,如需FKM將訂貨號中后兩位00換為10
      2、塑料帽：  -20℃～+100℃（兩種密封材料）

測壓接頭1215數據與訂貨號：

扭矩in Nm 技術數據

測壓接頭材料：
切削鋼1.0718
金屬帽
密封：NBR
訂貨號

測壓接頭材料：
切削鋼1.0718
塑料帽
密封：NBR
訂貨號

 測壓接頭材料：
不銹鋼1.4571
金屬帽
密封：FKM
訂貨號
測壓接頭螺紋G 密封形式A p max H
mm		 i
mm		 SW
mm
M 8 x 1 形式G 6 25 MPa 30 8,5 14 2101-06-32.00 2101-01-32.00 根據要求可定制
M 10 x 1 形式G 15 63 MPa 30 8,5 14 2101-06-33.00 2101-01-33.00 2701-06-33.10
M 12 x 1,5 形式F 30 63 MPa 29 10 17 2101-06-13.00 2101-01-13.00 根據要求可定制
M 14 x 1,5 形式F 40 63 MPa 29 10 19 2101-06-14.00 2101-01-14.00 根據要求可定制
ISO 228-G 1/8 形式F 18 40 MPa 30 8 14 2101-06-17.00 2101-01-17.00 根據要求可定制
ISO 228-G 1/4 形式F 40 63 MPa 29 10 19 2101-06-18.00 2101-01-18.00 2701-06-18.10
1/8 NPTF 形式H – 40 MPa 26 12 14 2101-06-46.00 2101-01-46.00 根據要求可定制
1/4 NPTF 形式H – 63 MPa 26 15 14 2101-06-47.00 2101-01-47.00 2701-06-47.10
7/16-20 UNF 形式E 20 63 MPa 29 9 17 2101-06-21.00 2101-01-21.00 根據要求可定制
9/16-18 UNF 形式E 35 63 MPa 28 10 19 2101-06-53.00 2101-01-53.00 根據要求可定制
ISO 7/I-R 1/8 形式C – 40 MPa 26 12 14 2101-06-40.00 2101-01-40.00 根據要求可定制

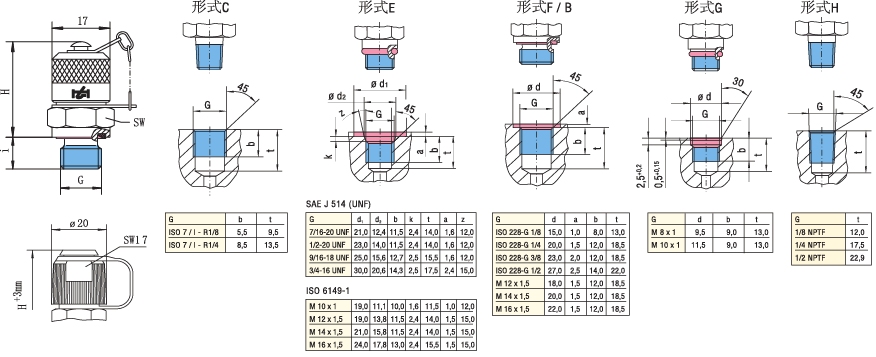

測壓接頭1215外形結構與密封形式：

測壓接頭1215-壓力表壓力艙壁連接接頭技術數據及訂貨號：

G1 測壓接頭最大工作壓力P max G2 L
mm		 SW
mm		 注意 測壓接頭訂貨號
ISO 228-G 1/4 63 MPa 1215 /M 12 x 1.5 31 19 無單向閥 2101-05-11.00
ISO 228-G 1/2 63 MPa 1215 /M 12 x 1.5 38,5 27 無單向閥 2101-05-12.00
1/4 NPT 63 MPa 1215 /M 12 x 1.5 – 22 無單向閥 2101-05-23.00

測壓接頭1215-壓力表直接連接接頭技術數據及訂貨號：

G 測壓接頭最大工作壓力P max L
mm		 SW
mm		 測壓接頭訂貨號
ISO 228-G 1/4 63 MPa 14,5 19 2101-07-11.62
ISO 228-G 1/2 63 MPa 17 27 2101-07-12.62
1/4 NPT 63 MPa – 19 2101-07-23.62
測壓接頭1215-90°旋轉螺釘連接接頭技術數據及訂貨號：
G 測壓接頭最大工作壓力P max L1
mm		 L2
mm		 SW
mm		 測壓接頭訂貨號
ISO 228-G 1/4 63 MPa 34,5 64,5 19 2115-22-14.00
測壓接頭1215-測壓軟管連接接頭技術數據及訂貨號：
G 測壓接頭最大工作壓力P max L
mm		 SW
mm		 注意： 測壓接頭訂貨號
M 12 x 1.5 63 MPa 29 14 無單向閥 2146-20-00.20
