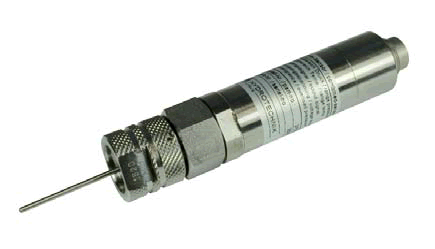

名稱：hydrotechnik壓力溫度傳感器 |
| |
品牌：hydrotechnik |
| |
下載：英文樣本下載 |
|
| |
 |
| 技術數據 |
| 螺紋系列 |
1620 |
| 輸出信號 |
4 ... 20 mA |
| 信號類型 |
兩線制4 ... 20 mA |
| 電源電壓 |
10 ... 30 VDC |
| 過壓保護 |
36 VDC |
| 介質溫度 |
-20 ... +80 °C |
| 存儲溫度 |
-20 ... +80 °C |
| 電氣連接 |
8針插頭 |
| 電氣帶載能力 |
0 ... 1 kOhm |
| 防護類型(EN 60529 / IEC 529) |
IP40 |
| 材料 |
1.4435, 1.4571 |
| 密封材料 |
NBR |
| 重量 |
約255 g |
| 溫度傳感器參數 |
| 測量原理 |
|
Pt 100
Pt 100
| 測量范圍 |
-50 ... +200 °C |
| 誤差 |
< ± 1 % |
| 溫度漂移 |
< ± 0.3 % / 10 °C |
| 壓力傳感器參數 |
| 測量原理 |
|
薄膜/相對壓力
| 測量范圍 |
0 ... 60 / 600 bar |
| 過載能力 |
1.5*最大測量壓力 |
| 誤差 |
± 0.5 % |
| 重復性 |
< ± 0.15 % |
| 工作溫度 |
-10 ... +80 °C |
| 溫度系數 |
| 零點 |
|
< 0.01 % / K
| 測量范圍內 |
< 0.01 % / K |
| 膜共振頻率 |
> 30 kHz |
| 循環壽命 |
> 10 x 106 |
| 重量 |
約225g |
|
| 電氣引腳定義 |
4 ... 20 mA |
 |
Pin 1 = + Ub / signal + (壓力) |
| Pin 2 = – Ub / signal – (壓力) |
| Pin 3 = 空 |
| Pin 4 = + Ub / signal + (溫度) |
| Pin 5 = – Ub / signal – (溫度) |
| Pin 6 = 空 |
| Pin 7 = 空 |
| Pin 8 = 屏蔽 |
|
| 壓力測量范圍 |
溫度測量范圍 |
訂貨號 |
| bar |
MPa |
°C |
|
| 0 ... 60 |
0 ... 6 |
-50 ... +200 |
3763-04-34.00 |
| 0 ... 600 |
0 ... 60 |
-50 ... +200 |
3763-03-34.00 |
|
| |
|
