測壓接頭1620概述：

測壓接頭1620
hydrotechnik
測壓接頭1620中文樣本下載
測壓接頭1620英文樣本下載
測壓接頭1620特點
◆  適用范圍：適用于液壓或其它礦物油等系統中
◆ 工作壓力：最大壓力可達63Mpa,根據ISO15171-2標準
◆  材料：聯接主體為鋼，金屬帽為鋼1.0718 注：如有特殊要求需提出，否則材料均為切削鋼1.0718
◆  測壓接頭 密封：內部密封為NBR(丁腈橡膠)，可選氟橡膠
◆  旋緊螺紋：多種形式
◆  hydrotechnik 測壓接頭 溫度范圍：
      1、金屬帽： NBR（丁腈橡膠），密封 ：-30℃～+120℃ FKM(氟橡膠)密封：-20℃～+200℃ ,如需FKM將訂貨號中后兩位00換為10
      2、塑料帽：  -20℃～+100℃（兩種密封材料）

測壓接頭1620數據與訂貨號：

扭矩in Nm 技術數據

測壓接頭材料：
切削鋼1.0718
金屬帽
密封：NBR
訂貨號

測壓接頭材料：
切削鋼1.0718
塑料帽
密封：NBR
訂貨號

 測壓接頭材料：
不銹鋼1.4571
金屬帽
密封：FKM
訂貨號
測壓接頭螺紋G 密封形式A p max H
in mm		 i
in mm		 SW
in mm
M 8 x 1 形式G 6 25 MPa 41 8,5 17 2103-01-32.00 2103-30-32.00 根據要求可定制
M 10 x 1 形式G 12 63 MPa 37,5 8,5 17 2103-01-33.00 2103-30-33.00 2703-01-33.10
M 12 x 1,5 形式F 30 63 MPa 36 10 17 2103-01-13.00 2103-30-13.00 根據要求可定制
M 14 x 1,5 形式F 40 63 MPa 36 10 19 2103-01-14.00 2103-30-14.00 2703-01-14.10
M 16 x 1,5 形式F 60 63 MPa 36 10 22 2103-01-15.00 2103-30-15.00 根據要求可定制
M 14 x 1,5 形式E 45 63 MPa 35,5 11 19 2103-01-96.00 2103-30-96.00 根據要求可定制
ISO 228-G 1/8 形式F 18 40 MPa 38 8 17 2103-01-17.00 2103-30-17.00 2703-01-17.10
ISO 228-G 1/4 形式F 40 63 MPa 36 10 19 2103-01-18.00 2103-30-18.00 2703-01-18.10
ISO 228-G 3/8 形式F 60 63 MPa 36 10 22 2103-01-16.00 2103-30-16.00 根據要求可定制
1/8 NPTF 形式H – 40 MPa 33 9,5 17 2103-01-46.00 2103-30-46.00 根據要求可定制
1/4 NPTF 形式H – 63 MPa 33 16,5 17 2103-01-47.00 2103-30-47.00 2703-01-47.10
7/16-20 UNF 形式E 20 63 MPa 37 9 17 2103-01-21.00 2103-30-21.00 根據要求可定制
9/16-18 UNF 形式E 35 63 MPa 36 10 19 2103-01-53.00 2103-30-53.00 根據要求可定制
ISO 7/I-R 1/8 形式C – 40MPa 33 13 17 2103-01-40.00 2103-30-40.00 根據要求可定制
ISO 7/I-R 1/4 形式C – 63 MPa 33 13 17 2103-01-41.00 2103-30-41.00 根據要求可定制

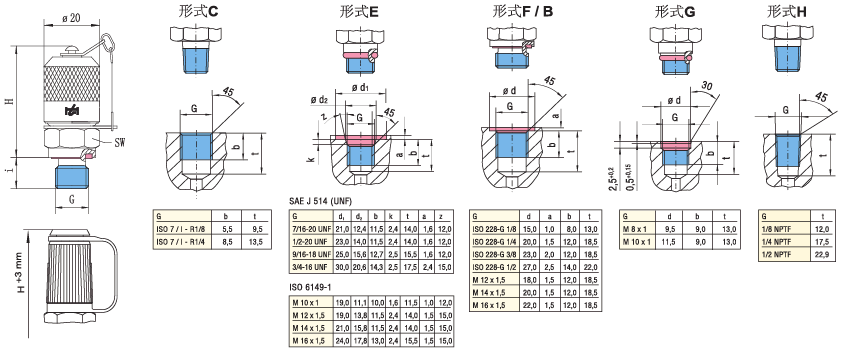

測壓接頭1620外形結構與密封形式：

測壓接頭1620直通管道接頭技術數據及訂貨號：

G螺紋 測壓接頭最大工作壓力P max 管子直徑Ø
mm		 管子直徑Ø
inch		 L
mm		 SW
mm		 測壓接頭訂貨號
7/16-20 UNF 60 MPa 6 1/4” 55 17 2103-85-21.00
1/2 -20 UNF 42 MPa 8 5/16” 56,5 17 2103-85-22.00
9/16-18 UNF 31,5 MPa 10 3/8” 57,5 19 2103-85-23.00
3/4- 16 UNF 31,5 MPa 12 1/2” 60,5 22 2103-85-24.00

測壓接頭1620-壓力表壓力艙壁連接接頭技術數據及訂貨號：

G1 測壓接頭最大工作壓力P max G2 L
mm		 SW
mm		 注意 測壓接頭訂貨號
ISO 228-G 1/4 63 MPa 1620 /M 16 x 2 38 19 無單向閥 2103-05-11.00
ISO 228-G 1/2 63 MPa 1620 /M 16 x 2 42,5 27 無單向閥 2103-05-12.00
1/4 NPT 63 MPa 1620 /M 16 x 2 – 19 無單向閥 2103-05-23.00

測壓接頭1620-壓力表直接連接接頭技術數據及訂貨號：

G 測壓接頭最大工作壓力P max L
mm		 SW
mm		 測壓接頭訂貨號
ISO 228-G 1/4 63 MPa 14,5 19 2103-07-11.62
ISO 228-G 1/2 63 MPa 17 27 2103-07-12.62
1/4 NPT 63 MPa – 19 2103-07-23.62
測壓接頭1620-90°旋轉螺釘連接接頭技術數據及訂貨號：
G 測壓接頭最大工作壓力P max L1
mm		 L2
mm		 SW
mm		 測壓接頭訂貨號
ISO 228-G 1/4 63 MPa 34,5 64,5 19 2115-22-34.00
測壓接頭1620-測壓軟管連接接頭技術數據及訂貨號：
G 測壓接頭最大工作壓力P max L
mm		 SW
mm		 注意： 測壓接頭訂貨號
M 16 x 2 63 MPa 42 17 無單向閥 2146-01-00.00
