hydrotechnik

GFM-5/30/70/300齒輪流量計概述：

GFM齒輪流量計
德國hydrotechnik原裝
GFM齒輪流量計技術樣本下載
GFM-5/30/70/300齒輪流量計原理：

液流推動安裝在球形軸承軸上的齒輪轉動,液體通過齒輪與殼體之間的空隙流過，由于每齒之間的間隙相同,齒輪流量計就是根據
這一齒輪排量固定的原理來進行工作的。由于這一原理，測量的精確度基本上不受粘度的影響。一個非接觸的磁性感應器檢測齒輪的旋轉,每個齒通過切割磁力線,產生一個矩形波輸出，并與數顯表連接配合將流量大小顯示出來。
可選項：當在齒輪流量計上再安裝一個磁性感應器,則可測得雙向脈沖,這樣就可以測得液體流向的變化。
GFM-5/30/70/300齒輪流量計特點：
  • 測量精度高、重復性好；
    		•
  • 最大工作壓力可達63Mpa；
    		•
  • 可安裝在任何位置，必要時可雙向測量；
    		•
  • 最大測量范圍可達1：200；
    		•
  • 齒輪流量計GFM適合粘度范圍廣；
    		•
  • 具有壓力及溫度檢測點；
    		•
  • 精確流量測量，通過脈沖計數，可轉換成任何流量單位輸出；
    		•
  • 適合液壓液和其它礦物基油液如：柴油、機油、動物性油、膠體、松節油、樹脂、蠟質等物質
    		•

    GFM-5/30/70/300齒輪流量計技術參數：

    測量原理 體積排出量
    粘度范圍 5...500mm /s
    介質溫度 -20...+100 °C(短時可達+120℃)
    環境溫度 -20 ... +85 °C
    存儲溫度 -10 ... +70 °C
    輸出信號 頻率(0...10KHZ)/ 4 ... 20 mA
    供電電壓 12 ... 24 VDC
    電氣連接 5針插座, M16 x 0.75
    防護類型 (EN 60529 / IEC 529) IP 40
    傳感頭擰緊扭矩 ＜0.5 Nm
    默認校準粘度 30 mm²/s (cSt)，可訂制
    齒輪流量計GFM外殼材料 1.4305
    中心和底部材料 0.7060
    密封材料 氟橡膠
    齒輪材料 1.7131
    合適測量電纜 MK 01

    測量范圍 非線性化 齒輪幾何容積 允許工作壓力 每升脈沖數 液壓接口 誤差
    l/min 實測值的 cm3 bar MPa     當前值的
    0.05...5.0 ± 0.5 % ～ 0.191 630 63 5,250 ISO 228-G¼ ± 0.5 %
    0.2 ...30.0** ～0.609 160 16 1,640 ISO 228-G3/8
    0.2 ...30.0 630 63
    0.7 ...70.0 ± 0.4 % ～2.222 420 42 450 ISO 228-G3/4 ± 0.4 %
    3 ...300 ± 0.5 % ～8.750 100 SAE法蘭接口 1 1/4 ± 0.5 %

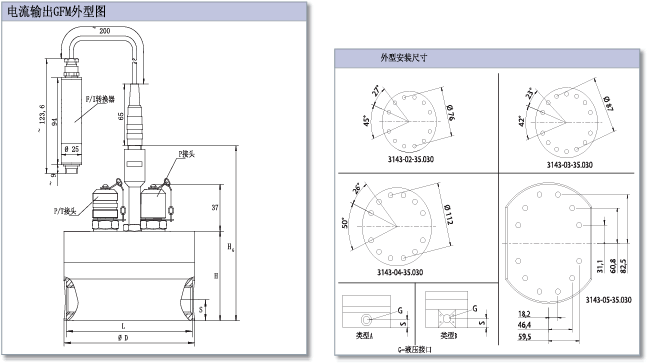

    GFM-5/30/70/300齒輪流量計外形安裝尺寸：

    測量范圍   D H H G L S 類型
    l/min   mm
    0.05 ... 5.00 GFM-5 96 59 125 93 13 A
    0.2 ... 30.0 GFM-30 106 67 133 102,5 15 A
    0.7 ... 70.0 GFM-70 136 93 153 131 20 A
    3 ... 300 GFM-300 210 145 190 210 42 B

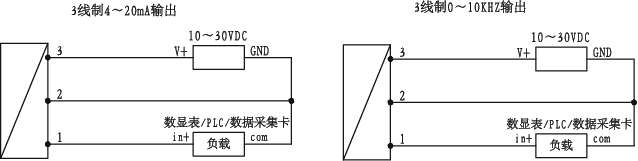

    GFM-5/30/70/300齒輪流量計電氣連接：

    5針插座 頻率輸出（0...10KHZ) 4 ... 20 mA輸出
    1= 頻率信號輸出+ 1= 電流信號輸出+
    2= -電源/信號-/地 2= 信號-/地
    3= +電源 3= +電源
    4= 空 4= 空
    5= 空 5= 空
    GFM-5/30/70/300齒輪流量計型號或訂貨號：
    測量范圍 工作壓力 GFM系列 訂貨號 / 重量
    l/min MPa   QG 100 (0...10KHZ頻率輸出） QG 110 (4 ... 20 mA)
    單輸出型號 雙向輸出型號 重量 型號 重量
    0.05...5.0 63 GFM-5

    3143-02-35.030
    3143-02-35.00
    3143-02-35.042
    3143-02-35.046
    3143-02-35.99

    		3146-02-35.030
    3146-02-35.00
    3146-02-35.042
    3146-02-35.046
    3146-02-35.99     		3,000 g 3185-02-35.030
    3185-02-35.00
    3185-02-35.042
    3185-02-35.046     		3,155 g
    0.2 ...30.0** 16 GFM-30 3843-03-35.030**
    3843-03-35.00**
    3843-03-35.042**
    3843-03-35.046 **
    3843-03-35.99 **    		 3846-03-35.030**
    3846-03-35.00**
    3846-03-35.042**
    3846-03-35.046 **
    3846-03-35.99 **    		 1,481 g 3885-03-35.030**
    3885-03-35.00**
    3885-03-35.042**
    3885-03-35.046 **    		 1,641 g
    0.2 ...30.0 63 GFM-30 3143-03-35.030
    3143-03-35.00
    3143-03-35.042
    3143-03-35.046
    3143-03-35.99     		3146-03-35.030
    3146-03-35.00
    3146-03-35.042
    3146-03-35.046
    3146-03-35.99     		4,074 g 3185-03-35.030
    3185-03-35.00
    3185-03-35.042
    3185-03-35.046     		4,186 g
    0.7 ...70.0 42 GFM-70 3143-04-35.030
    3143-04-35.00
    3143-04-35.042
    3143-04-35.046
    3143-04-35.99     		3146-04-35.030
    3146-04-35.00
    3146-04-35.042
    3146-04-35.046
    3146-04-35.99     		9,000 g 3185-04-35.030
    3185-04-35.00
    3185-04-35.042
    3185-04-35.046     		9,100 g
    3 ...300 42 GFM-300 3143-05-35.030
    3143-05-35.00
    3143-05-35.042
    3143-05-35.046
    3143-05-35.99    		 3146-05-35.030
    3146-05-35.00
    3146-05-35.042
    3146-05-35.046
    3146-05-35.99    		 32,330 g 3185-05-35.030
    3185-05-35.00
    3185-05-35.042
    3185-05-35.046     		32,490 g

    注：
    如果選用GFM模擬量輸出方式，誤差加0.2 %；
    出廠校準粘度按照30cSt標定，如需其它粘度請?jiān)谟嗀洉r(shí)提出，可定制。

    GFM齒輪流量計相關附件型號：

    連接GFM的2.5米測量線： 8824-91-02.50 ；5米測量線： 8824-91-05.00 ；10米測量線： 8824-91-10.00
    GFM信號輸出磁性感應器：3107-00-17.00 ；3107-00-45.00
