產品名稱：齒輪流量計GFM |
齒輪流量計GFM:中文PDF下載 |
| 產品品牌：hydrotechnik |
型號：3143-02-35.030/3143-02-35.00 |
| |

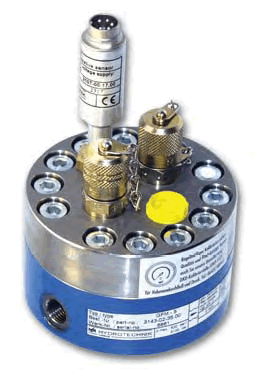

| ■hydrotechnik 3143-02-35.030,3143-02-35.00齒輪流量計GFM-5 |
| ◆ 測量精度高、重復性好； |
| ◆ 最大工作壓力可達63Mpa； |
| ◆ 可安裝在任何位置，必要時可雙向測量； |
| ◆ 最大測量范圍可達1：200； |
| ◆ 3143-02-35.030,3143-02-35.00齒輪流量計GFM-5適合粘度范圍廣； |
| ◆ 具有壓力及溫度檢測點； |
| ◆ 精確流量測量，通過脈沖計數，可轉換成任何流量單位輸出； |
| ◆ 適合液壓液和其它礦物基油液如：柴油、機油、動物性油、膠體、松節油、樹脂、蠟質等物質 |
| 3143-02-35.030,3143-02-35.00齒輪流量計GFM-5技術參數 |
| 測量原理 |
體積排出量 |
| 粘度范圍 |
5...500mm /s |
| 介質溫度 |
-20...+100 °C(短時可達+120℃) |
| 環境溫度 |
-20 ... +85 °C |
| 存儲溫度 |
-10 ... +70 °C |
| 輸出信號 |
頻率(0...10KHZ)/ 4 ... 20 mA |
| 3143-02-35.030,3143-02-35.00供電電壓 |
12 ... 24 VDC |
| 電氣連接 |
5針插座, M16 x 0.75 |
| 防護類型 |
(EN 60529 / IEC 529) IP 40 |
| 傳感頭擰緊扭矩 |
＜0.5 Nm |
| 默認校準粘度 |
30 mm²/s (cSt)，可訂制 |
| 齒輪流量計GFM外殼材料 |
1.4305 |
| 中心和底部材料 |
0.7060 |
| 3143-02-35.030,3143-02-35.00密封材料 |
氟橡膠 |
| 齒輪材料 |
1.7131 |
| 合適測量電纜 |
MK 01 |
|
 |
| 3143-02-35.030,3143-02-35.00齒輪流量計GFM-5感應頭插座信號定義: |
| 5針插座 |
頻率輸出（0...10KHZ) |
4 ... 20 mA輸出 |
 |
1= 頻率信號輸出+ |
1= 電流信號輸出+ |
| 2= -電源/信號-/地 |
2= 信號-/地 |
| 3= +電源 |
3= +電源 |
| 4= 空 |
4= 空 |
| 5= 空 |
5= 空 |
|
| 3143-02-35.030,3143-02-35.00齒輪流量計GFM-5外型尺寸（對應上面的外型圖）： |
| 測量范圍 |
|
D |
H |
H G |
L |
S |
類型 |
| l/min |
|
mm |
|
| 0.05 ... 5.00 |
GFM-5 |
96 |
59 |
125 |
93 |
13 |
A |
| 0.2 ... 30.0 |
GFM-30 |
106 |
67 |
133 |
102,5 |
15 |
A |
| 0.7 ... 70.0 |
GFM-70 |
136 |
93 |
153 |
131 |
20 |
A |
| 3 ... 300 |
GFM-300 |
210 |
145 |
190 |
210 |
42 |
B |
|

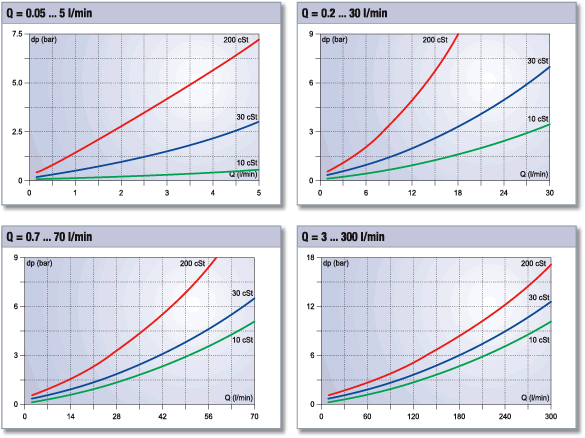

| hydrotechnik 3143-02-35.030,3143-02-35.00齒輪流量計GFM-5工作參數： |
| 測量范圍 |
非線性化 |
齒輪幾何容積 |
允許工作壓力 |
每升脈沖數 |
液壓接口 |
誤差 |
| l/min |
實測值的 |
cm3 |
bar |
MPa |
|
|
當前值的 |
| 0.05...5.0 |
± 0.5 % |
～ 0.191 |
630 |
63 |
5,250 |
ISO 228-G¼ |
± 0.5 % |
| 0.2 ...30.0** |
～0.609 |
160 |
16 |
1,640 |
ISO 228-G3/8 |
| 0.2 ...30.0 |
630 |
63 |
| 0.7 ...70.0 |
± 0.4 % |
～2.222 |
420 |
42 |
450 |
ISO 228-G3/4 |
± 0.4 % |
| 3 ...300 |
± 0.5 % |
～8.750 |
100 |
SAE法蘭接口 1 1/4 |
± 0.5 % |
|
| hydrotechnik 3143-02-35.030,3143-02-35.00齒輪流量計GFM-5訂貨號： |
| 測量范圍 |
訂貨號 / 重量 |
| l/min |
|
QG 100 (0...10KHZ頻率輸出） |
QG 110 (4 ... 20 mA) |
| 0.05...5.0 |
GFM-5 |
3143-02-35.030
3143-02-35.00
3143-02-35.042
3143-02-35.046
3143-02-35.79
3143-02-35.99 |
3,000 g |
3185-02-35.030
3185-02-35.00
3185-02-35.042
3185-02-35.046
3185-02-35.79
3185-02-35.99 |
3,155 g |
|
| *:QG100工廠校準粘度
**:外殼材料：AlCuMgPb F37
***: QG110 額外加± 0.2 % 實際值 (誤差來自 f/I-轉換器）
出廠默認標定是在30 cSt下的液壓油下標定的. 訂貨時可提出特別的粘度. |
